Токоподвод кран-балки обеспечивает питание оборудования при перемещении. Его легко воспринимать как второстепенную принадлежность: кран выбран, осталось «подвести кабель». На практике неудачная компоновка токоподвода может ограничить рабочую зону, затруднить обслуживание или потребовать переделки после монтажа. Поэтому способ питания нужно согласовать вместе с самим краном.

Два распространённых решения — кабельная гирлянда и троллейный шинопровод. Они различаются способом передачи питания, занимаемым пространством и составом обслуживания. Разберём, какие данные нужны для выбора и почему длина пути или грузоподъёмность сами по себе не определяют подходящий вариант.

Сначала разделите два направления движения

У мостовой кран-балки есть движение моста вдоль цеха и движение тали по мосту. Питание должно учитывать оба направления. Магистральный токоподвод передаёт электроэнергию движущемуся крану, а система на мосту — перемещающейся тали. Эти участки имеют разную длину и условия размещения, поэтому их не обязательно выполнять одинаковым способом.

В заявке полезно прямо указать, какой участок обсуждается. Иначе под предложением «токоподвод входит в комплект» заказчик может подразумевать всю систему до точки подключения в здании, а изготовитель — только кабельную разводку на кране. Границы поставки следует показать на схеме и закрепить в спецификации.

Как устроена кабельная гирлянда

В гирляндной системе гибкий кабель подвешивается петлями на подвижных каретках. При движении механизма каретки расходятся или собираются на отведённом участке. Конкретная система может использовать разные направляющие и наборы кабелей. Сам кабель должен быть предназначен для соответствующего подвижного применения: обычный кабель стационарной прокладки нельзя выбирать только по совпадению сечения.

В материалах Conductix-Wampfler по кабелям рассматриваются нагрузки при многократном изгибе, в местах крепления и на нижних участках петель. Для заказчика это означает, что кабель, каретки и опоры должны подбираться как согласованная система. Замена одного компонента на внешне похожий может изменить условия работы остальных.

Какое пространство нужно оставить

У гирлянды есть глубина петель и длина участка, где каретки собираются. Эти размеры учитывают при проверке прохода груза, подходов механизма и расположения соседнего оборудования. Они входят в инженерные параметры гирляндных систем Conductix-Wampfler . Просто сделать петли короче для освобождения места нельзя без проверки всей геометрии системы.

Особенно полезно проверить сложенное положение у крайней рабочей точки. На общем чертеже цеха оно иногда выглядит несущественным, но именно рядом с торцом может находиться стол подачи, зона разгрузки или стеллаж. Поэтому в предложении должен быть показан полезный ход механизма с учётом токоподвода.

Как работает троллейный шинопровод

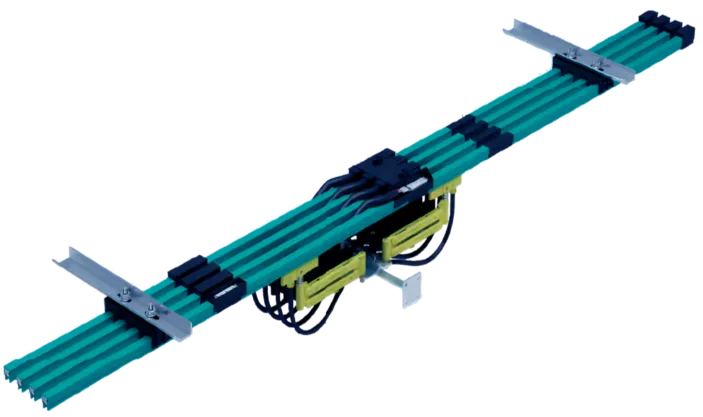

Троллейная система использует расположенные вдоль трассы проводники и движущийся токосъёмник. Электроэнергия передаётся через скользящий контакт. Существуют различные исполнения, включая системы с изолированными проводниками и закрытым корпусом. Нельзя считать все изделия, называемые «закрытым троллеем», одинаковыми по защите и допустимым условиям применения.

Например, Xline от Conductix-Wampfler описывается как отдельная система со своими характеристиками и областью использования. Для закупки нужно уточнить исполнение целиком: проводники, токосъёмники, соединения, точки питания и условия монтажа. Название производителя без обозначения системы не заменяет этих данных.

Отсутствие длинных кабельных петель не означает отсутствие обслуживания. Проверке подлежат контактные элементы, соединения и крепления по руководству изготовителя. Для обслуживания нужен предусмотренный доступ, а не только свободное место для первоначального монтажа. Если рядом проходит воздуховод или расположен станок, это следует учитывать ещё на плане.

Что сравнить до выбора

Практические вопросы к двум вариантам токоподвода
Вопрос Кабельная гирлянда Троллейный шинопровод
Где занимает место? Петли и участок сбора кареток. Трасса проводников, токосъёмники и узлы подключения.
Что проверять по движению? Полезный ход, глубину петель, допустимую скорость системы. Траекторию токосъёмника и допустимые параметры системы.
Что обслуживать? Кабели, каретки, подвесы и крепления. Контакты, проводники, соединения и крепления.
Что важно по среде? Исполнение кабеля и механических элементов. Исполнение изоляции, корпуса и контактной системы.

Ни один столбец не означает, что решение лучше при любой длине пути. Гирлянда может быть удобна на одном участке, а шинопровод — на другом. Оценивать следует весь результат: доступную рабочую зону, стоимость поставки и монтажа, обслуживание, возможность расширения и ограничения помещения.

Почему нельзя выбрать систему только по мощности двигателя

Кран может иметь несколько потребителей: подъём, передвижение тали, передвижение моста и дополнительное оборудование. Важно, какие из них работают одновременно, как происходят пуски и где находится точка питания. Электрический расчёт должен охватывать реальную схему, а не одну строку из паспорта двигателя.

В руководстве по подбору SinglePowerLine 0813 последовательно рассматриваются ток нагрузки, выбор проводника, падение напряжения, условия среды и токосъёмники. Это подтверждает общий принцип: паспортного номинального тока недостаточно без проверки условий, для которых он указан.

Длинная трасса требует внимания к напряжению в удалённой рабочей точке. Добавление второго крана также меняет исходную задачу: нужно учесть его потребителей и допустимую одновременность работы. Конкретные сечения, защиту и схему питания определяют проектировщики электрической части. Подбирать их по универсальной таблице «столько-то тонн — такой-то кабель» неправильно.

Условия цеха, которые нужно описать отдельно

Укажите фактические температуры, возможность конденсата, пыль, влажность и воздействие технологических веществ. Если участок открытый или неотапливаемый, нельзя ограничиться фразой «обычное исполнение». Также важны возможные брызги, уборка и доступ посторонних к зоне оборудования. Для особых сред требуется соответствующее подтверждённое исполнение.

При обсуждении степени защиты уточняйте, к какому компоненту она относится и при каких условиях установки обеспечивается. Характеристика одного шкафа не описывает весь токоподвод. Не следует самостоятельно переносить допустимую температуру кабеля на каретки или токосъёмник: у комплекта могут быть разные ограничивающие элементы.

Пример выбора для реконструируемого участка

Представим цех, где кран должен обслуживать рабочее место рядом с торцом пути. Если гирлянда в сложенном состоянии занимает нужную зону, сначала проверяют возможность иначе разместить её элементы или изменить границу рабочего участка. Затем сравнивают альтернативную систему питания. Из этого не следует, что шинопровод автоматически окажется единственным решением: сначала нужны размерные схемы обоих вариантов.

В другом помещении свободного места достаточно, зато обслуживание возможно только с одной стороны. Тогда главным критерием станет доступ к системе. Одинаковые по электрической нагрузке краны могут получить разные решения именно из-за расположения оборудования. Поэтому фотографии маршрута и план зачастую помогают на стадии подбора больше, чем просьба поставить «самый современный токоподвод».

Что должно быть в комплектном предложении

  • Обозначение системы и участок, который она питает.
  • Полная длина трассы и полезный ход оборудования.
  • Положение и состав точек питания, границы ответственности за подключение.
  • Габариты, зоны обслуживания и комплект креплений.
  • Расчётные электрические параметры и согласованные условия среды.
  • Состав поставки, монтажных работ и документации.
  • Условия возможного расширения, если оно планируется.

Частые вопросы

Радиоуправление позволяет убрать токоподвод?

Радиопульт передаёт команды управления. Двигателям по-прежнему требуется питание. Поэтому переход с подвесного пульта на радиоуправление сам по себе не отменяет систему электроснабжения движущегося крана.

Можно ли заменить гирлянду шинопроводом после установки?

Такая модернизация возможна не в каждой компоновке без дополнительных изменений. Сначала проверяют места крепления, электрическую схему, защиту, пространство и совместимость оборудования. Оценка начинается с обследования существующей системы.

Какой вариант требует меньше обслуживания?

Ответ зависит от исполнения, среды и режима. Сравните перечень работ в руководствах, доступ к узлам и наличие запасных частей. Обещание полностью необслуживаемого токоподвода не стоит принимать без конкретных условий изготовителя.

Для обсуждения комплектации кран-балки с ВЕРЕНТОР подготовьте план пути, место подключения и сведения об электрических потребителях. Эти данные можно приложить к опросному листу : они помогут сравнить решения по вашей рабочей зоне и условиям эксплуатации.
