Когда груз нужно перемещать между станком, столом и зоной подачи, выбор часто сводится к двум вариантам: консольный кран или кран-балка. Оба могут иметь одинаковую грузоподъёмность, но обслуживать участок совершенно по-разному. Разница связана прежде всего с геометрией рабочей зоны и организацией процесса, а не с внешним размером оборудования.

Чтобы выбрать подходящую схему, полезно сначала нарисовать маршрут груза. Где его принимают, куда устанавливают, как часто повторяют операцию и какие препятствия находятся между этими точками? Затем на тот же план накладывают рабочую область крана. Ниже разберём этот подход на уровне исходных данных для заказа.

Как отличаются рабочие зоны

Поворотный консольный кран

У рассматриваемого здесь консольного крана стрела поворачивается вокруг опоры, а таль обычно перемещается вдоль стрелы. Рабочая область образуется сочетанием этих движений. В плане она похожа на сектор кольца: есть внешний предел вылета, внутреннее ограничение подхода крюка и допустимый угол поворота. Полный круг доступен далеко не у каждого исполнения и не в каждом помещении.

Например, в линейке консольных кранов ABUS встречаются варианты с разными углами поворота. Характеристика модели должна проверяться вместе с расположением колонн, стен и оборудования: паспортная возможность поворота не означает, что всё окружающее пространство можно использовать под грузом.

Мостовая кран-балка

Мост перемещается вдоль путей, а таль — поперёк обслуживаемой зоны по мосту. Для обычной прямоугольной планировки это позволяет связать рабочие точки по длине и ширине участка. Однако полезная область меньше условного прямоугольника между крайними конструкциями: остаются подходы крюка, зоны у упоров и другие ограничения.

Поэтому сравнивать только длину консоли с пролётом кран-балки некорректно. Сравнивают достижимые положения крюка и возможность провести сам груз по требуемому маршруту. Для длинномерной детали добавляют её контур и предусмотренную ориентацию на каждом этапе перемещения.

Когда стоит рассматривать консольный кран

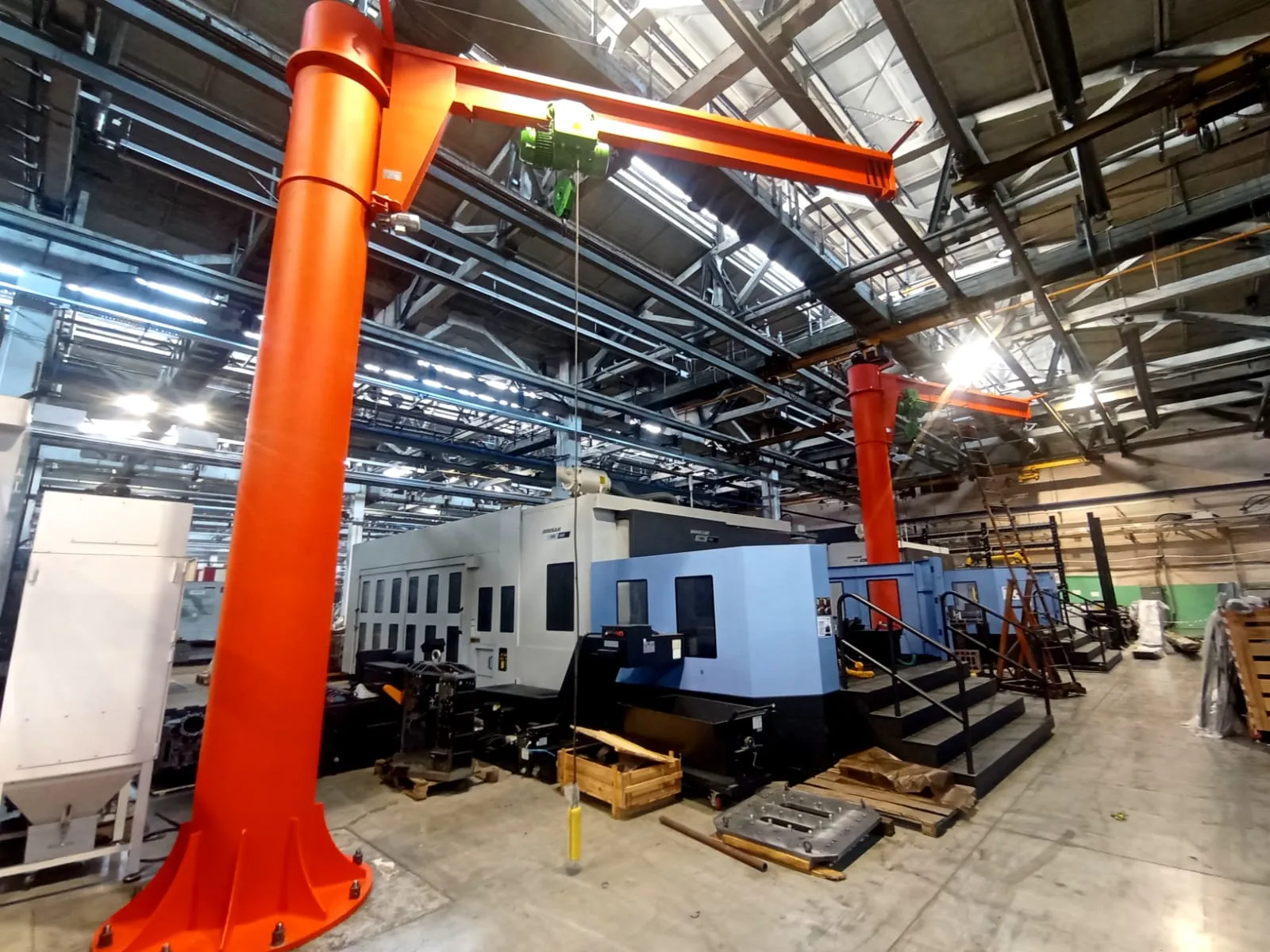

Консольная схема удобна для обсуждения локального рабочего места: подачи деталей к станку, сборки узла или перестановки заготовок в пределах поста. Особенно важно, что такой пост может работать независимо от общего мостового крана, если производственная схема и безопасность совместной работы это допускают. Но независимость полезна лишь тогда, когда все нужные точки действительно доступны.

Не выбирайте место колонны только по свободному участку пола. Опора может оказаться на пути тележек или мешать обслуживанию станка. Стрела при повороте тоже занимает пространство, а груз имеет собственные размеры. Проверьте несколько положений, включая приём детали, работу у оборудования и отвод пустого крюка после завершения операции.

Когда полезнее кран-балка

Если груз нужно принимать на одном конце участка, передавать через несколько рабочих зон и выдавать на другом, мостовая схема заслуживает отдельного рассмотрения. Она связывает распределённые точки без необходимости помещать их вокруг одной опоры. При этом важны наличие или возможность устройства путей, высота помещения и допустимые нагрузки на строительные конструкции.

Один кран, обслуживающий несколько постов, может стать общим ресурсом, за который конкурируют операции. Если он занят разгрузкой, сборочный участок ждёт. Поэтому вместе с геометрией оцените график использования. Дополнительный локальный механизм иногда решает вопрос ожидания, но решение обосновывают реальным количеством и длительностью операций.

Сравнение на одном плане участка

Вопросы, которые помогают выбрать схему
Условие Что проверить
Работа около одного станка Попадают ли все точки в полезный сектор консольного крана?
Длинный маршрут через цех Можно ли обеспечить рабочую область мостовой схемой без промежуточных перегрузок?
Мало свободного пола Где пройдут опоры, подходы и транспортные маршруты?
Невысокое помещение Какова верхняя отметка крюка с учётом оснастки?
Несколько одновременных задач Возникает ли очередь к общему механизму?
Планируется перестановка станков Сохранится ли доступ к новым рабочим точкам?

Опора и фундамент: что нельзя решить по фотографии

Настенный консольный кран передаёт нагрузки на конструкцию, к которой прикреплён. Само наличие стены или колонны не подтверждает возможность крепления. В рекомендациях ABUS по настенному монтажу отдельно требуется проверка пригодности строительного основания. Подбирать крепёж только по массе поднимаемого груза без расчёта всей схемы нельзя.

Для крана на собственной колонне также нужны данные об основании и способе закрепления. Нельзя считать, что любое бетонное покрытие заменяет рассчитанный фундамент. Внешне одинаковые полы могут различаться толщиной, армированием и состоянием. Перед закупкой следует определить, какие строительные работы потребуются и кто предоставит исходные данные для их проектирования.

У кран-балки проверяют опирание путей и передачу нагрузок на здание или отдельные конструкции. В обоих случаях стоимость оборудования составляет лишь часть решения. Попросите отдельно указать необходимые подготовительные работы: иначе более дешёвый кран в итоговом проекте может оказаться не самым экономичным.

Условный пример: станок, стол и зона подачи

Представим три точки: приём заготовки, установка в станок и выдача на сборочный стол. Они находятся недалеко друг от друга, но между ними расположен шкаф оборудования. При первом взгляде кажется, что длины консоли достаточно. После нанесения рабочих зон выясняется: одна точка слишком близка к опоре, а прямой поворот груза между двумя другими проходит через шкаф.

Это не доказывает, что консольный кран не подходит вообще. Можно проверить другое положение опоры, иную компоновку стрелы или перестановку рабочего стола. Параллельно стоит оценить мостовую схему. Сравнение должно завершиться понятной последовательностью операций, при которой крюк находится над грузом и не требуется подтягивание сбоку. Именно технологический маршрут позволяет выбрать между вариантами.

Если же три точки разнесены по всей длине цеха, локальной консоли может не хватить независимо от её удобства возле станка. Тогда важно решить, как выполняется перемещение между участками и нужны ли промежуточные перегрузки. Каждая перегрузка добавляет отдельную операцию, место хранения и время, что следует учитывать при оценке производительности.

Как сравнить стоимость без скрытых различий

  • Сопоставьте грузоподъёмность с учётом съёмной оснастки и одинаковый рабочий цикл.
  • Уточните исполнение тали, скорости и способ управления.
  • Включите опоры, пути или фундаментные работы, если они необходимы.
  • Проверьте состав токоподвода и границы подключения.
  • Учтите доставку, монтаж и время остановки участка.
  • Сравните доступность обслуживания после установки оборудования.
  • Оцените, какие операции останутся за пределами рабочей зоны.

Не стоит выражать экономию заранее заданным процентом. Для одного помещения решающим расходом будут строительные работы, для другого — длительные ожидания общего крана. Сначала составьте одинаковый перечень задач и комплектации, затем сравнивайте итоговые предложения.

Частые вопросы

Консольный кран всегда поворачивается на 360 градусов?

Нет. Угол зависит от конструкции и исполнения. Фактическую рабочую область дополнительно ограничивают стены, коммуникации и оборудование. Требуемый сектор нужно показать на плане и согласовать с изготовителем.

Можно ли установить настенный кран на существующую колонну?

Возможность определяется проверкой колонны, узла крепления и всей схемы передачи нагрузок. Фотография и общие размеры помогают начать обсуждение, но не заменяют данные о строительной конструкции и инженерное обоснование.

Можно ли использовать обе схемы на одном участке?

Да, такая организация может рассматриваться: мостовой кран выполняет общие перемещения, консольный обслуживает отдельный пост. При проектировании нужно согласовать рабочие зоны, высоты, пересечения маршрутов и порядок безопасной совместной работы.

Что подготовить для выбора

Нарисуйте рабочие точки, стрелками покажите маршруты и подпишите массы грузов. Добавьте препятствия, необходимую высоту крюка и число операций за смену. Отдельно обозначьте, где допускается установка опор и что известно о конструкциях здания. Такой эскиз позволяет обсуждать конкретную схему, а не сравнивать краны только по тоннажу.

Передать описание задачи ВЕРЕНТОР можно через опросный лист . При выборе главное — получить оборудование, которое обслуживает нужные точки и вписывается в производственный процесс с учётом монтажа и дальнейшей эксплуатации.
