Требования к рельсовым путям для кран-балок
Рельсовые пути — это фундамент надежной работы кран-балки. Неправильный монтаж или несоответствие требованиям может привести к преждевременному износу оборудования, авариям и значительным финансовым потерям.
Экспертное мнение: Более 70% проблем с кран-балками возникают из-за неправильно смонтированных или неотвешенных рельсовых путей.
Основные нормативные документы
ГОСТ 25711-83
Рельсы крановые. Технические условия — основные требования к материалам и геометрии рельсов
⚖️ ПБ 10-382-00
Правила устройства и безопасной эксплуатации грузоподъемных кранов — требования к монтажу и эксплуатации путей
СНиП 2.01.07-85
Нагрузки и воздействия — расчет нагрузок на строительные конструкции
Типы рельсов для кран-балок
| Тип рельса | Нагрузка | Применение | Стоимость |
|---|---|---|---|
| Крановый КР70-КР140 | до 32 тонн | Тяжелые опорные кран-балки | Высокая |
| Железнодорожный Р24-Р65 | до 16 тонн | Средние опорные краны | Средняя |
| Двутавр №20-№45 | до 10 тонн | Подвесные кран-балки | Низкая |
| Специальный профиль | до 5 тонн | Легкие подвесные системы | Зависит от профиля |
Требования к точности монтажа
⚠️ Критические отклонения
Отклонение рельсовых путей более чем на 3 мм от горизонтали приводит к повышенному износу ходовых колес и перекосу крана.
Допустимые отклонения по ГОСТ
- Отклонение по высоте — не более ±2 мм на 10 м длины
- Разность высот двух рельсов — не более 3 мм
- Отклонение от прямой — не более 2 мм на 1 м длины
- Зазор между рельсами — 4-6 мм для температурного расширения
- Непараллельность путей — не более 5 мм на всей длине
Монтаж рельсовых путей: пошаговая инструкция
Этапы профессионального монтажа
- Подготовка основания — выравнивание и уплотнение
- Разметка осей — точное определение положения путей

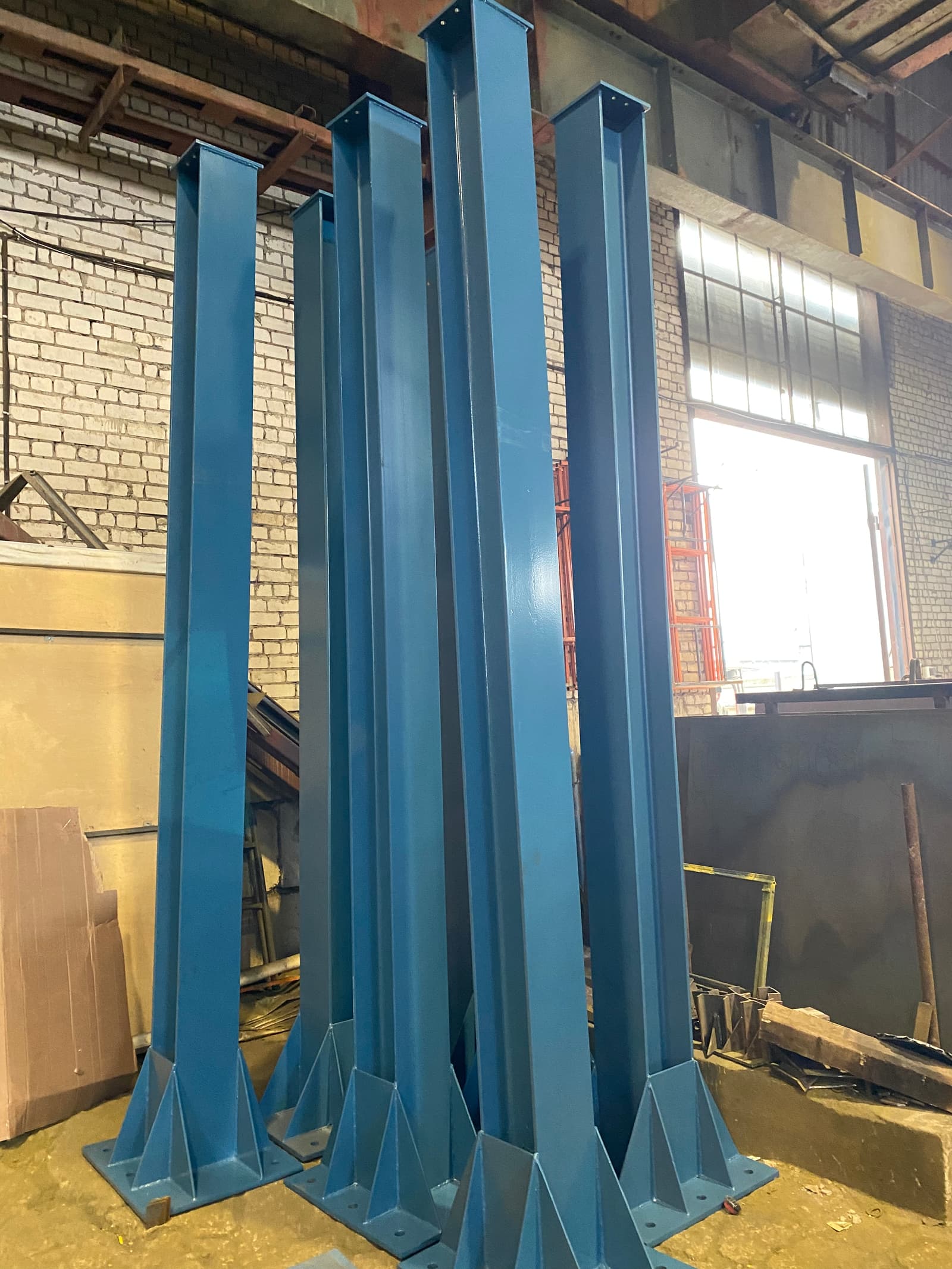

- Установка опорных конструкций — колонн или подкрановых балок
- Монтаж рельсов — укладка и временная фиксация
- Выверка и регулировка — точное позиционирование
- Окончательное крепление — сварка или болтовое соединение
- Контроль качества — проверка геометрии путей
Расчет нагрузок на рельсовые пути
| Грузоподъемность крана | Вес крана | Рекомендуемый рельс | Макс. нагрузка на колесо |
|---|---|---|---|
| 1-3 тонны | 1-2 т | Двутавр №20-24 | 1.5 т |
| 3-8 тонн | 2-5 т | Двутавр №30-36 | 3.5 т |
| 8-16 тонн | 5-10 т | Рельс Р43-Р50 | 7 т |
| 16-32 тонны | 10-20 т | Крановый КР70-КР100 | 14 т |
Крепление рельсов к основанию
Способы крепления
- Болтовое соединение — для стальных конструкций
- Сварка — постоянное неразъемное соединение
- Клеммное крепление — для быстрого монтажа/демонтажа
- Анкерное крепление — для бетонных оснований
Важно: При сварке рельсов необходимо предусматривать температурные швы через каждые 12-15 метров для компенсации теплового расширения.
Температурные деформации и их учет
| Длина пути | Летний монтаж | Зимний монтаж | Темп. диапазон |
|---|---|---|---|
| до 10 м | 4-5 мм | 6-7 мм | -30°C...+40°C |
| 10-20 м | 5-6 мм | 7-8 мм | -30°C...+40°C |
| 20-30 м | 6-7 мм | 8-9 мм | -30°C...+40°C |
| свыше 30 м | 8-10 мм | 10-12 мм | -30°C...+40°C |
Контроль качества монтажа
Обязательные проверки
- Геодезическая съемка — контроль положения в плане и по высоте
- Ультразвуковой контроль — проверка качества сварных швов
- Измерение твердости — в зонах термического влияния
- Испытание нагрузкой — проверка несущей способности
Типичные ошибки при монтаже
❌ Распространенные ошибки
- Игнорирование температурных зазоров
- Недостаточное основание под рельсы
- Неправильная сварка рельсов
- Отсутствие выверки по горизонтали
- Экономия на крепежных элементах
Стоимость монтажа рельсовых путей
| Тип пути | Стоимость за метр | Сроки монтажа | Минимальный заказ |
|---|---|---|---|
| Подвесной (двутавр) | 2 500 руб./м | 3-7 дней | 20 метров |
| Опорный (рельс Р43-Р50) | 3 800 руб./м | 5-10 дней | 15 метров |
| Опорный (крановый КР70) | 5 200 руб./м | 7-14 дней | 10 метров |
| Сложный монтаж с фундаментом | 7 500 руб./м | 14-21 день | по проекту |
Гарантия и обслуживание
Компания ВЕРЕНТОР предоставляет гарантию 24 месяца на монтаж рельсовых путей и осуществляет сервисное обслуживание по всей России:
- Регулярный осмотр и диагностика состояния путей
- Выверка геометрии и устранение отклонений
- Ремонт и замена изношенных участков
- Консультации по правильной эксплуатации
Профессиональный монтаж от ВЕРЕНТОР
Наши специалисты выполняют монтаж рельсовых путей с учетом всех требований:
- Точный расчет нагрузок и подбор материалов
- Соблюдение всех нормативов ГОСТ и ПБ
- Использование профессионального геодезического оборудования
- Контроль качества на каждом этапе работ
- Сдача объекта с исполнительной документацией
Правильно смонтированные рельсовые пути — это залог долговечной и безопасной работы вашей кран-балки, а также значительная экономия на ремонте и обслуживании оборудования.
