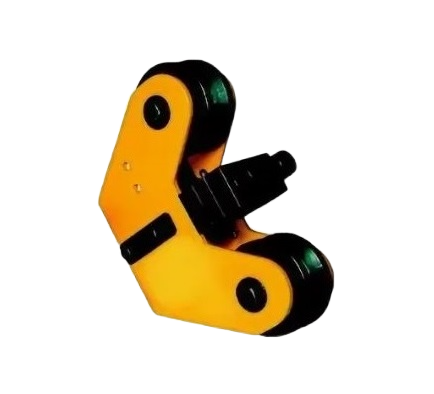

Зачем кран-балке ограничитель грузоподъёмности
Даже при чётком регламенте на площадке может появиться груз неизвестной массы, неправильно промаркированная тара или тяжёлая оснастка, которую не учли при расчёте. Ограничитель грузоподъёмности помогает не допустить продолжения опасной операции, когда нагрузка достигает установленного порога.
Устройство контролирует усилие или иной параметр, связанный с массой подвешенного груза, обрабатывает сигнал и воздействует на цепь управления. Конкретная необходимость, состав функций и порядок срабатывания определяются конструкцией крана, проектной документацией, паспортом оборудования и применимыми требованиями безопасности.
Ограничитель не увеличивает грузоподъёмность. Он является защитным устройством и не разрешает работать «на границе» постоянно. Номинальная грузоподъёмность крана и тали остаётся предельной характеристикой оборудования.
Из каких узлов состоит система
Датчик
Преобразует усилие, деформацию или давление в электрический сигнал. Место установки зависит от конструкции тали и грузовой схемы.
Блок обработки
Сравнивает сигнал с настроенными значениями, фильтрует кратковременные колебания и формирует команды.
Индикация
Показывает нормальное состояние, предупреждение, перегрузку или неисправность. Состав сигналов зависит от модели.
Выход в управление
Блокирует опасное движение и при этом должен позволять выполнить предусмотренное изготовителем действие для разгрузки.
В некоторых системах ограничитель работает совместно с весовым индикатором, регистратором параметров и частотным приводом. Однако показание массы на дисплее и функция ограничения — не одно и то же. Весовой модуль может быть технологическим средством измерения, а защитная функция должна иметь подтверждённую логику и корректное подключение.
Как происходит срабатывание
Во время подъёма сигнал датчика меняется вместе с усилием в грузовой системе. Контроллер учитывает заданные пороги и задержки, после чего выдаёт предупреждение или запрещает дальнейший подъём. Опускание груза обычно сохраняется, чтобы оператор мог безопасно разгрузить механизм, но точную логику определяет электрическая схема конкретного крана.
Кратковременные динамические пики при трогании не должны превращать нормальную работу в постоянные ложные отключения. В то же время чрезмерная фильтрация не должна скрывать реальную перегрузку. Поэтому настройка — это не простое вращение потенциометра, а проверка всей измерительной и управляющей цепи по методике изготовителя.
Почему масса на крюке не всегда очевидна
- к массе изделия добавляются стропы, траверса, магнит, грейфер или специальный захват;
- в таре может остаться сырьё, жидкость, стружка или налипший материал;
- груз способен зацепиться за конструкцию либо примёрзнуть к основанию;
- при косом натяжении возникает опасное боковое усилие, которое ограничитель массы не делает допустимым;
- резкое управление создаёт динамическую добавку к статической нагрузке.
Защита не заменяет правильную строповку
Нельзя использовать ограничитель как рабочие весы, отрывать примерзшие предметы, вытаскивать зажатый груз или выполнять боковую тягу. Такие операции создают нагрузки, для которых кран не предназначен.
Когда требуется проверка
Периодичность и объём проверок задаются эксплуатационной документацией, регламентом организации и применимыми требованиями. Помимо плановых мероприятий, внеочередная проверка нужна после вмешательства в грузовую схему или цепи управления.
| Событие | Что проверяют |
|---|---|
| Монтаж или ввод в работу | Соответствие схемы, правильность датчика, индикацию и фактическую логику блокировки |
| Замена каната, тали или датчика | Изменение грузовой схемы, нулевой сигнал и настройку порогов |
| Ремонт шкафа управления | Целостность цепи безопасности и корректное направление разрешённых движений |
| Удары, перегрузка, аварийная остановка | Механические повреждения, смещение датчика, журнал событий и работоспособность |
| Нестабильные показания | Кабель, разъёмы, питание, крепление, влияние температуры и электромагнитных помех |
Как выполняют настройку
Общий порядок работ
- Идентифицируют оборудование. Сверяют модель крана, тали, датчика и контроллера с документацией.
- Осматривают монтаж. Проверяют крепёж, отсутствие перекосов, состояние кабеля и пломбируемых соединений.
- Проверяют ноль. Система должна корректно распознавать состояние без груза и не иметь заметного дрейфа.
- Используют контрольные нагрузки. Их масса и порядок применения должны соответствовать утверждённой методике.
- Проверяют команды. Испытывают предупреждение, запрет подъёма и допустимое движение для снятия нагрузки.
- Оформляют результат. Значения и выполненные действия фиксируют в установленной документации.
Настройку должны выполнять специалисты, которые понимают электрическую схему и требования к конкретному устройству. Случайное изменение коэффициентов может привести как к ложным остановкам, так и к несрабатыванию защиты.
Признаки возможной неисправности
Ложные срабатывания
Кран отключает подъём на заведомо лёгком грузе, особенно после прогрева, охлаждения или вибрации.
Нет реакции
При штатной проверке отсутствует предупреждение или блокировка, хотя индикация показывает рост нагрузки.
Плавающий ноль
Показание заметно меняется без груза либо не возвращается после разгрузки.
Ошибки связи
Периодически пропадает датчик, появляются коды неисправности, повреждён разъём или кабель.
До выяснения причины нельзя шунтировать контакты или отключать блокировку ради продолжения смены. Правильное действие — безопасно остановить оборудование, обозначить неисправность и организовать диагностику.
Ограничитель и частотный привод
Частотный преобразователь обеспечивает плавное ускорение и торможение, что снижает динамические пики, но не заменяет ограничитель. При совместной работе важно, чтобы защитная команда обрабатывалась предусмотренным способом: неконтролируемое снятие питания может отличаться от штатной управляемой остановки. Эта логика закладывается при проектировании шкафа.
Итог
Исправный ограничитель грузоподъёмности — часть общей системы безопасности кран-балки. Надёжность зависит не только от датчика, но и от монтажа, настройки, цепи управления, понятной индикации и регулярной проверки. Устройство не заменяет знание массы груза, правильную строповку и соблюдение технологии, зато помогает остановить развитие опасной ситуации при ошибке или непредвиденной нагрузке.
Материал носит справочный характер. Конкретное исполнение, расчёты, состав защитных устройств и порядок обслуживания определяются проектной и эксплуатационной документацией, паспортом оборудования и действующими требованиями для вашего объекта.
