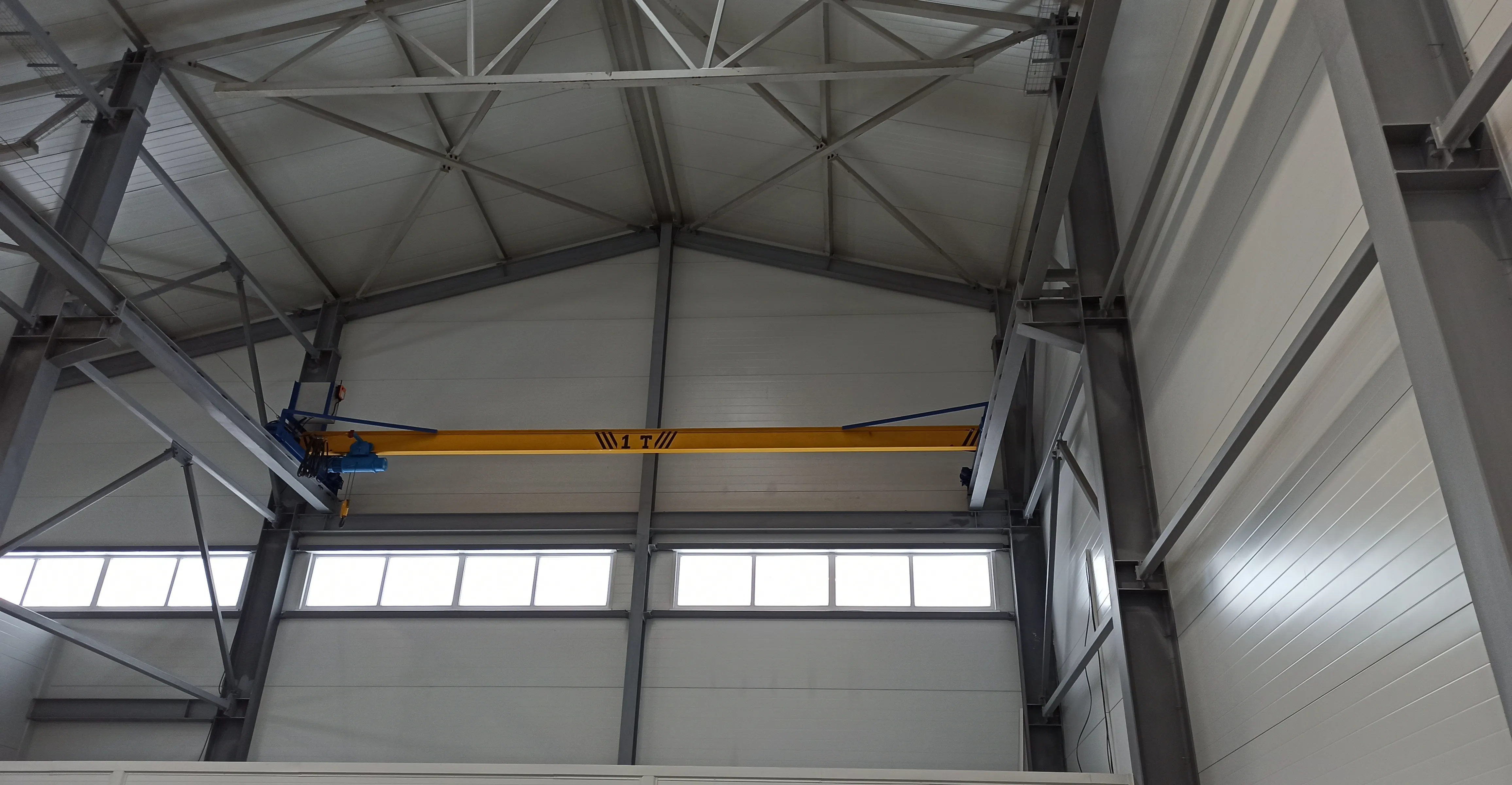

Кран-балка для низкого помещения: строительная высота и положение крюка

Кран-балка для низкого помещения подбирается прежде всего по доступному положению крюка. Грузоподъёмность и пролёт могут полностью соответствовать задаче, но оборудование окажется неудобным, если деталь нельзя поднять над станком или вынуть из транспортной тары. Поэтому вопрос «поместится ли кран под потолком» нужно разделить на два: поместится ли сама конструкция и хватит ли пространства для технологической операции.

Разберём, какие размеры действительно нужны для подбора, чем строительная высота отличается от высоты подъёма и как сравнивать предложения с обычной и уменьшенной строительной высотой. Такой подход полезен и для нового цеха, и для участка, где уже работают станки и проложены коммуникации.

Почему высоты помещения недостаточно

В плане здания может быть указана отметка до покрытия, а ниже окажутся фермы, воздуховоды, светильники, ворота или трубопроводы. Крану и грузу предстоит перемещаться относительно всех этих объектов. Одного замера посередине цеха недостаточно: препятствие у крайней колонны может ограничить движение на всём нужном маршруте. Нельзя также считать свободным пространство, необходимое для осмотра и обслуживания оборудования.

Начните с разреза помещения в зоне будущего крана. На нём должны быть пол, несущие конструкции, предполагаемый уровень путей, препятствия и верхняя точка технологического оборудования. Дополните разрез планом с местами захвата и установки груза. Тогда подбор будет опираться на реальные рабочие точки, а не на общий объём здания.

Четыре размера, которые нельзя путать

Размеры для предварительного обсуждения компоновки

Параметр	Что он показывает
Свободная высота	Пространство до ближайшего препятствия на рассматриваемом участке.
Строительная высота тали	Расстояние между указанной на чертеже базой и крюком в верхнем положении.
Верхняя отметка крюка	Высоту рабочего положения крюка относительно принятого уровня, например пола.
Ход крюка	Диапазон перемещения между допустимыми верхним и нижним положениями.

У разных компоновок исходная база строительной высоты может отличаться. Поэтому две цифры из каталогов сопоставляют только вместе с размерными схемами. Важны также подвеска, исполнение тележки и конкретная комплектация. Сравнение «у этой тали размер меньше на 100 мм» не имеет смысла, если в одном чертеже размер отсчитан от одной поверхности, а в другом — от иной. Это видно и по подробным размерным чертежам Demag .

Как учесть груз, стропы и высоту станка

Между крюком и деталью обычно находится строповка или грузозахватное приспособление. Оно занимает часть высоты. Для предварительной проверки удобно собрать размерную цепочку: отметка поверхности, над которой проходит деталь, плюс согласованный зазор под грузом, плюс расстояние от нижней точки груза до рабочей точки крюка при выбранной строповке. Последнее расстояние включает геометрию самой детали и оснастки.

Рассмотрим условный пример, не являющийся нормой для монтажа. Верх препятствия находится на отметке 1,8 м. В технологическом эскизе принят зазор 0,2 м, а расстояние от низа детали до крюка со стропами составляет 1,3 м. Предварительно потребуется отметка крюка не ниже 3,3 м: 1,8 + 0,2 + 1,3. Если предложенная компоновка даёт только 3,1 м, такая операция по исходному эскизу не получается, даже когда кран физически помещается в здании.

В реальном проекте величину зазора и схему перемещения назначают с учётом условий работы, документации и требований безопасности. Дополнительно учитывают перемещения конструкций под нагрузкой. Уменьшать длину стропов произвольно нельзя: изменение углов и точек захвата влияет на усилия и устойчивость груза. Иногда задачу решает специально подобранный захват, но его массу и габариты также включают в расчёт.

Какие компоновки помогают использовать высоту

Таль с уменьшенной строительной высотой

У таких исполнений взаимное расположение механизма и ходовой части позволяет поднять крюк выше относительно несущего элемента. Решения существуют и среди цепных, и среди канатных талей. Например, специальные низкие исполнения представлены в каталоге цепных талей Demag . Однако обозначение «низкая» само по себе не подтверждает пригодность для конкретного цеха.

Боковое расположение механизма

В отдельных конструкциях крюк располагается рядом с главной балкой, что улучшает его верхнее положение. Пример такого принципа — боковое исполнение Type S в линейке канатных талей ABUS . Выигрыш по вертикали нужно проверить вместе с боковыми габаритами и доступностью рабочих точек: решение не должно создавать новое препятствие возле стены или оборудования.

Изменение компоновки крана в целом

Иногда рациональнее изменить расположение путей, тип несущей системы или организацию участка. Опорную, подвесную и двухбалочную схемы сравнивают по полному разрезу. Нельзя заранее объявить одну из них самой низкой для любого здания: результат зависит от уровня опирания, высоты балок, тележки и свободного пространства над краном. При существующем здании изменение опирания требует проверки строительных конструкций.

Почему нужно проверить подходы крюка

Получить нужную высоту — только половина задачи. Крюк должен оказаться над точкой захвата и точкой установки. У стены, колонны и торца пролёта остаются зоны, до которых он не доходит из-за габаритов тележки, упоров и конструкции крана. В низком помещении это особенно заметно: выбор компактного по высоте механизма может изменить доступность груза сбоку.

На плане нанесите несколько контрольных положений: подачу заготовки, рабочее место, промежуточное хранение и выдачу готовой детали. Попросите показать крайние положения крюка поверх этого плана. Для длинного груза добавьте его контур: прохождение крюка ещё не означает, что сама деталь не столкнётся с колонной при перемещении или развороте.

Что передать для подбора

Фотографии полезны как дополнение, но не заменяют размеры. Особенно легко ошибиться по снимку в расстоянии до фермы или в положении воздуховода. Если исполнитель предлагает несколько вариантов, запросите одинаковый набор результатов для каждого: верхнюю отметку крюка, подходы, габариты крана и ограничения для обслуживания.

Частые вопросы

Более длинная цепь или канат помогут поднять груз выше?

Обычно увеличение длины позволяет опустить крюк ниже. Верхнее положение ограничено компоновкой механизма и допустимыми пределами движения. Поэтому длина подвеса сама по себе не компенсирует слишком большую строительную высоту.

Можно ли немного поднять верхний ограничитель?

Использовать перенастройку защиты как способ получить недостающую высоту нельзя. Допустимые положения определяются конструкцией и документацией изготовителя. Если пространства не хватает, пересматривают компоновку или технологию операции.

Что важнее указать в заявке: высоту цеха или высоту подъёма?

Нужны обе характеристики, а также требуемая верхняя отметка крюка и нижнее рабочее положение. Самая полезная заявка содержит эскиз операции с грузом. На его основе можно проверить не только установку крана, но и возможность выполнять работу без дополнительных перестановок.

Как перейти от размеров к подходящему оборудованию

Подбор для низкого помещения стоит начинать с технологической схемы, а завершать согласованным габаритным чертежом. Сначала определите необходимые рабочие точки и высоту груза со строповкой, затем сравните варианты крана. Так становится понятно, за что вы платите: за реальный доступ к оборудованию и удобство операций, а не только за слово «компактный» в предложении.

Передайте ВЕРЕНТОР размеры помещения и описание операции через опросный лист . Для предварительного обращения достаточно обозначить задачу; недостающие размеры нужно уточнить до согласования окончательной компоновки.
