Что такое пролет кран-балки и почему он так важен?

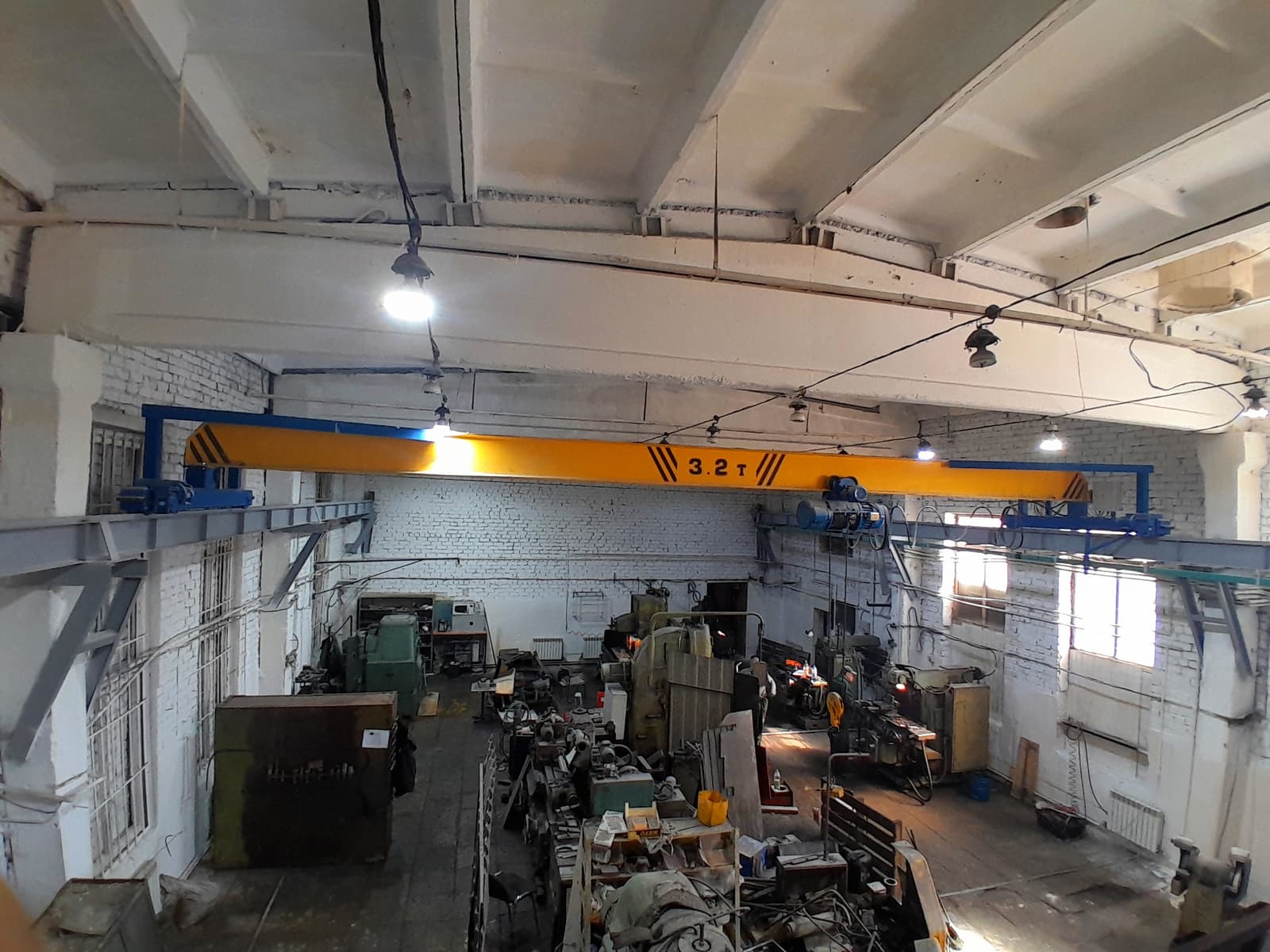

Пролет кран-балки — это расстояние между осями подкрановых путей, по которым перемещается мост крана. Этот параметр является одним из ключевых при проектировании грузоподъемного оборудования и напрямую влияет на:
- Стоимость крана — каждый дополнительный метр увеличивает цену на 8-15%
- Грузоподъемность — с увеличением пролета уменьшается максимальная нагрузка
- Устойчивость конструкции — неправильный расчет приводит к деформациям и авариям
- Энергопотребление — больший пролет требует более мощных двигателей
Экспертное мнение: Ошибка в расчете пролета всего на 0,5 метра может привести к снижению грузоподъемности на 15-20% и сокращению срока службы крана в 2-3 раза.
Стандартные значения пролетов кран-балок
Согласно ГОСТ 7890-93, существуют стандартные значения пролетов для кранов мостового типа:
| Тип кран-балки | Стандартные пролеты (м) | Рекомендуемая грузоподъемность |
|---|---|---|
| Подвесная однобалочная | 3, 4.5, 6, 7.5, 9, 10.5, 12 | до 5 тонн |
| Опорная однобалочная | 7.5, 9, 10.5, 12, 13.5, 15, 16.5, 18 | до 10 тонн |
| Двухбалочная опорная | 10.5, 12, 13.5, 15, 16.5, 18, 19.5, 21, 22.5, 24 | 10-32 тонны |
| Мостовой кран | 22.5, 25.5, 28.5, 31.5 | свыше 32 тонн |
Методика расчета пролета: пошаговая инструкция
Шаг 1: Определение рабочей зоны
Измерьте ширину помещения, где будет установлен кран. Учтите следующие параметры:
- Внутренняя ширина помещения (B) — расстояние между стенами
- Технологические зазоры (C) — минимум 200 мм с каждой стороны
- Габариты концевых балок (K) — обычно 400-800 мм
Шаг 2: Учет типа конструкции
Подвесные кран-балки имеют меньший строительный габарит и могут работать вплотную к стенам. Опорные системы требуют установки на отдельные опоры.
Шаг 3: Расчет строительного подъема
Для компенсации прогиба под нагрузкой балка должна иметь строительный подъем (предварительный изгиб вверх).
Таблица зависимости грузоподъемности от пролета
| Длина пролета (м) | Макс. нагрузка для подвесной (т) | Макс. нагрузка для опорной (т) | Рекомендуемое сечение балки |
|---|---|---|---|
| 6 | 5 | 10 | I30-I45 |
| 9 | 3.2 | 8 | I36-I50 |
| 12 | 2 | 5 | I45-I60 |
| 15 | 1 | 3.2 | I55-I70 |
| 18 | 0.5 | 2 | I60-I80 |
Типичные ошибки при выборе пролета
Ошибка 1: Игнорирование габаритов концевых тележек
Многие заказчики забывают, что пролет измеряется между осями рельсов, а не между стенами. Концевые тележки добавляют 400-1000 мм к общим габаритам.
Ошибка 2: Неучет температурных расширений
При пролетах свыше 12 метров необходимо предусматривать температурные зазоры до 50 мм, иначе возможна деформация путей.
Ошибка 3: Пренебрежение динамическими нагрузками
При резком торможении или пуске возникают динамические нагрузки, которые могут превышать статические на 25-40%.
Важно: Для кранов, работающих в режиме ПВ=40% и выше, рекомендуется уменьшать расчетный пролет на 5-7% для компенсации усталостных напряжений.
Практические примеры расчета
Пример 1: Складское помещение 15×30 метров
Исходные данные: ширина помещения 15 м, требуемая грузоподъемность 3.2 т, тип — опорная кран-балка.
Расчет: 15 м - 2×(0.2 м + 0.4 м) = 13.8 м → выбираем стандартный пролет 13.5 м
Пример 2: Производственный цех 12×24 метра
Исходные данные: ширина 12 м, грузоподъемность 5 т, наличие колонн по центру.
Решение: устанавливаем две кран-балки с пролетом 5.5 м каждая в обход колонн.
Пример 3: Автомастерская 8×18 метров
Исходные данные: ширина 8 м, грузоподъемность 2 т, ограниченный бюджет.
Выбор: подвесная кран-балка с пролетом 7.5 м — оптимальное решение по цене и функциональности.
Специфика для разных типов помещений
Склады и логистические центры
Рекомендуется выбирать пролет на 1-2 метра меньше ширины помещения для обеспечения маневренности погрузчиков.
Производственные цеха
Учитывайте расположение станков и производственных линий. Часто эффективнее установить несколько кранов меньшего пролета.
Автомастерские и СТО
Оптимальный пролет 6-9 метров. Большие значения нецелесообразны из-за особенностей работы с автомобилями.
Склады металлопроката
Требуются краны с пролетом 12-18 метров для обслуживания протяженных штабелей.
Влияние пролета на стоимость крана
| Увеличение пролета | Рост стоимости балки | Рост стоимости электротали | Общий рост стоимости |
|---|---|---|---|
| +3 метра | +25% | +5% | +18-22% |
| +6 метров | +55% | +12% | +40-45% |
| +9 метров | +95% | +20% | +70-80% |
Профессиональный расчет от компании ВЕРЕНТОР
Наши инженеры проведут бесплатный расчет оптимального пролета для вашего объекта с учетом:
- Точных размеров помещения
- Особенностей технологического процесса
- Требований безопасности
- Бюджетных ограничений
- Перспектив расширения производства
Правильный выбор пролета — это не только экономия средств при покупке, но и гарантия надежной и безопасной эксплуатации крана на протяжении всего срока службы.
